Le plan de coupe : pour une implantation conforme
Le plan de coupe est un document à prévoir dans une demande d’urbanisme pour mes travaux. Pourquoi dois-je fournir des plans techniques précis dans mon dossier ?
À quoi sert le plan de coupe ?
Le plan de coupe est une pièce nécessaire à l’instruction d’un dossier de permis de construire (PC) ou d’une déclaration préalable de travaux (DP).
Il peut être optionnel dans une déclaration préalable lorsque les travaux sont de petite envergure. En revanche, l’administration l’exige dès que le projet change l’emprise au sol ou la surface de plancher des constructions existantes. Dans le cas du permis de construire, c’est un document obligatoire au même titre qu’un plan de situation, plan de masse et plan des façades.
Article publié le : 6 août 2019 et mis à jour le : 7 février 2024
À savoir !
Ce document porte le nom de PCMI3 dans le cas d’une demande de permis de construire (Cerfa n° 13406*06) et DP3 pour une déclaration préalable de travaux (Cerfa n° 13703*06).

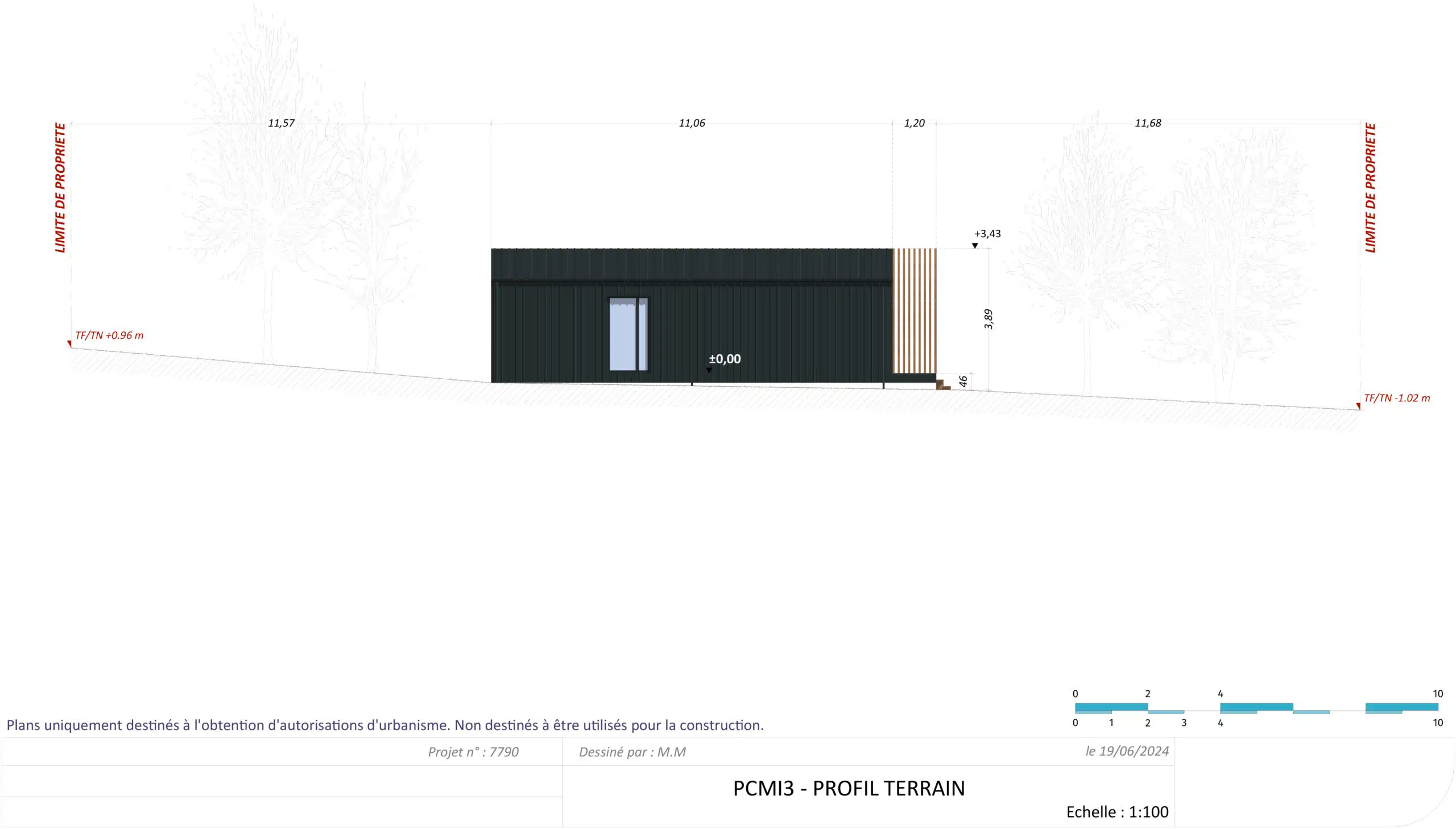

Qu'est-ce qu'un plan de coupe ?
Dans l’ensemble, le plan de coupe est une vue graphique de profil représentant le projet sur le terrain. Il concerne premièrement la vérification de l’implantation de la construction mais décrit aussi les terrassements à réaliser. En complément, la coupe expose aussi le mode constructif du bâtiment et les niveaux intérieurs. L’ensemble permet au service d’urbanisme de valider la conformité aux règles d’urbanisme en vigueur sur la zone.
À cet égard, une coupe conforme requiert des compétences techniques liées au dessin d’architecture. En effet, le plan doit respecter l’échelle utilisée pour la description des éléments de la construction : murs, ouvertures, toiture, charpente, isolation, etc.
Combien d'exemplaires du plan faut-il fournir ?
Par défaut, la mairie demande quatre dossiers complets pour une demande de permis de construire. Par ailleurs, la déclaration préalable de travaux implique de transmettre seulement deux exemplaires. Le demandeur doit obligatoirement fournir un exemplaire du plan de coupe par dossier. Cependant, il faut joindre cinq copies supplémentaires pour consultation par d’autres services, toutes demandes confondues.
À noter : En cas d’absence du plan de coupe, ou si les autres informations transmises ne permettent pas l’étude, l’instructeur déclenche une demande de pièces complémentaires.
Quel est le contenu d’un plan de coupe ?
De manière générale, le plan de coupe est une représentation graphique de tous les éléments bâtis sur le terrain à l’endroit de la section verticale. Le relief du terrain après travaux doit y être indiqué conformément à la position prévue des bâtiments. Bien plus, la coupe doit permettre de montrer les aspects non-visibles : fondation, vide sanitaire, isolation, charpente, ect.
En résumé, l’administration attend un document précis avec une définition suffisante pour identifier les informations suivantes :
- Les constructions existantes, qui ont fonction d’habitat ou non (piscine, abri de jardin, garage, terrasse, dépendances, etc.)
- L’implantation de l’état futur, avec le détail des hauteurs sur le terrain et localisé dans le contexte de l’existant
- Le terrain, sa pente depuis la voie publique, ses limites et la distance des constructions
- Le sous-sol en cas d’interaction de certains éléments enterrés avec le projet
- La voirie, les fossés, trottoirs ou encore clôtures
Le plan de coupe par Plan Assistance
Comment obtenir un plan de coupe ?
Il faut utiliser un logiciel de dessin spécialisé pour créer un plan de coupe. Il s’agit d’obtenir une planche renseignant explicitement les informations précédemment citées. D’autre part, le dossier n’aboutira pas en cas d’omission d’une information ou de présence d’une ambiguïté. L’inspecteur en charge de l’instruction du dossier repoussera son étude et donc le démarrage du projet.
C’est pourquoi il est recommandé de passer par un professionnel pour constituer votre dossier de permis de construire ou de déclaration préalable de travaux. Plan Assistance propose un accompagnement sur-mesure pour une obtention rapide de votre autorisation.
