Le Plan de masse du projet : de l'existant à l'état futur

Le plan de masse est une pièce nécessaire à l’instruction d’un dossier de permis de construire (PC) ou d’une déclaration préalable de travaux (DP). Ce dessin technique représente votre terrain et les constructions projetées. Il permet aux instructeurs de visualiser votre intention et d’évaluer sa conformité aux règles d’urbanisme.

Beaucoup de travaux sont refusés ou retardés à cause d’un plan de masse incomplet. Découvrez dans cet article les éléments clés à inclure et les conseils de nos experts pour vous faciliter la tâche.

Article publié le : 6 août 2019 et mis à jour le : 23 septembre 2025

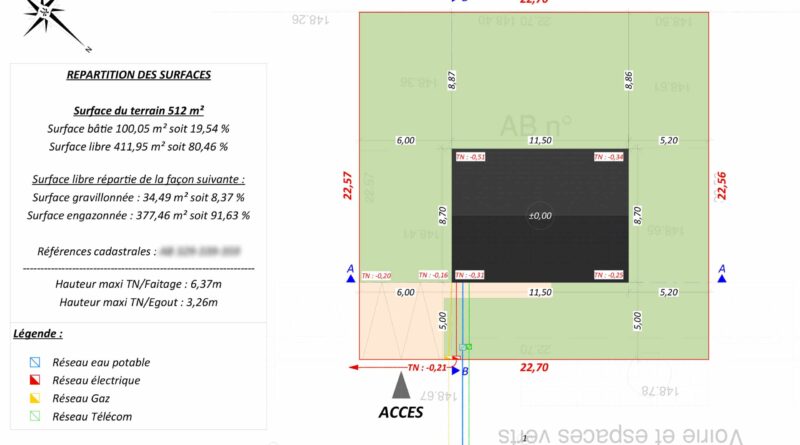

Plan de Masse côté dans les 3 dimensions
Exemple de plan de masse coté en 3 dimensions

Besoin d'un Plan de Masse conforme ?

Obtenez PCMI2 ou DPC2 conforme et accepté par votre mairie. Nos experts
réalisent vos plans.

Demander un devis gratuit !

Qu'est-ce qu'un plan de masse ?

Définition générale

Le plan de masse est la vue aérienne d’une ou plusieurs parcelles cadastrales. Il permet de localiser les constructions, aménagements, accès, plantations, réseaux… en prenant soin de respecter l’échelle du plan.

Le plan de masse du projet

Il faut bien différencier le plan actuel et celui projeté après travaux. En supplément des bâtiments et aménagements existants, l’état futur contient les constructions, modifications et démolitions effectuées sur la parcelle.

Objectifs du plan de masse

Dans le cadre d’une demande d’urbanisme, le plan de masse sert à vérifier la conformité du projet avec les règles du PLU (Plan Local d’Urbanisme), notamment en matière de distances, d’accès, de réseaux et de végétation.

Quand le plan de masse est-il obligatoire ?

Il peut être optionnel lorsque les travaux déclarés sont de petite envergure. En revanche, l’administration l’exige dès que le projet change l’emprise au sol ou la surface de plancher des constructions existantes. Dès lors, le plan de masse est un document obligatoire au même titre qu’un plan de situationplan de coupe et plan des façades.

Le PCMI2 pour le Permis de Construire

Le plan de masse est toujours obligatoire dans le cas d’un dossier de permis de construire : maison individuelle, extension, surélévation, garage… en intégrant à la fois l’état existant et l’état futur après travaux.

Le DPC2 pour la Déclaration Préalable de Construction

Il est requis pour certaines déclarations préalables, notamment pour les abris de jardin, piscines ou clôtures. Mais chaque mairie peut avoir ses propres exigences, c’est pourquoi il faut toujours consulter la règlementation locale.

Cas particuliers

D’autres services, comme l’Architecte des Bâtiments de France (ABF), peuvent demander un plan de masse si le projet est soumis à des contraintes particulières : patrimoine historique, parc naturel, zone sensible…

🎯 À savoir !

Ce document porte le nom de PCMI2 dans le cas d’une demande de permis de construire (Cerfa n° 13406) et DPC2 pour une déclaration préalable de travaux (Cerfa n° 16702).

Simplifiez votre projet avec une solution professionnelle ?

Demandez votre plan de masse ainsi que l’ensemble des autres plans constituant un permis de construire. Un dessinateur expert vous accompagne et réalise pour vous un dossier clé en main !

Un service recommandé par 100% de nos clients

Quel est le contenu d’un plan de masse coté en 3 dimensions ?

Globalement, le plan de masse doit faire figurer les constructions et aménagements fixes sur la parcelle. Ces éléments doivent être correctement localisés, aux bonnes dimensions et à l’échelle. À ce sujet, le Code de l’urbanisme précise que le plan de masse doit être côté dans les trois dimensions. Dans l’absolu, il faut ajouter les mesures en hauteur (coordonnées NGF) en plus des indications de largeur et profondeur sur votre plan.

C’est pourquoi ce document ne doit pas être confondu avec d’autres plans d’urbanisme comme le plan de situation ou le plan cadastral. Le premier permet uniquement de localiser une parcelle à plus grande échelle (commune, quartier…). Le second décrit la segmentation des zones et propriétés sur le territoire, l’emprise au sol des constructions déclarées et la distribution des voiries. Le plan de masse s’arrête aux limites d’un terrain, mais comporte plus de détails sur son aménagement.

En effet, l’administration attend un document lisible pour identifier les informations suivantes :

  • Les constructions existantes qui ont fonction d’habitat ou non (piscine, abri de jardin, garage, terrasse, dépendances, etc.)
  • L’état futur, implanté sur le terrain et localisé dans le contexte de l’existant
  • La topographie du terrain, ses niveaux, ses limites, ses accès ou encore les clôtures
  • Les plantations, avec une représentation des arbres à abattre s’il y a lieu
  • Les réseaux électriques, l’eau courante, les évacuations… existants mais aussi à modifier ou créer si le projet l’exige.
  • L’échelle utilisée, l’orientation vis-à-vis du nord, la localisation des photos jointes au plan…

Exemples de plans de masse par Plan Assistance

Plan de masse Sarthe permis de construire extension
Plan de masse pour extension
Plan de masse Aube permis de construire véranda
Plan de masse pour véranda
Plan de masse Lot déclaration préalable toiture
Plan de masse pour toiture

Plan de masse et règlementation

Tout le monde peut dessiner une esquisse de plan sur une feuille de papier, mais cela ne vous assure en rien la validation de vos travaux. Le service instructeur attend plus qu’un simple croquis pour vérifier si le projet respecte la règlementation et accorder une autorisation d’urbanisme.

En effet, l’urbanisme est régi par des règles (RNUPLUPLUi…) auxquels le projet doit se conformer. Avant tout, l’implantation des éléments avec les limites séparatives doit être correcte sur le plan de masse. Ajoutons les contraintes de hauteur, de matériaux ou encore de couleurs…  La création d’un plan de masse conforme est donc bien plus technique qu’il n’y parait. Il est essentiel d’utiliser un logiciel spécialisé et de maîtriser les fondamentaux du dessin en bâtiment. Bien plus, il faut être bien renseigné sur les règles d’urbanisme applicables, car le dossier ne pourra pas aboutir en cas d’omission ou de présence d’une ambiguïté.

🎯 À noter

En cas d’absence du plan de masse, ou si les autres informations transmises ne permettent pas l’étude, l’instructeur déclenche une demande de pièces complémentaires. Il est même possible d’essuyer un refus de l’urbanisme si le projet ne respecte par la règlementation, ce qui peut compromettre le projet ou reporter les travaux.

Nos conseils d’expert pour réussir le plan de masse

Chez Plan Assistance, nous accompagnons chaque année des centaines de particuliers dans la constitution de leurs dossiers de permis de construire et de déclaration préalable. Voici nos recommandations pour éviter les erreurs fréquentes et gagner du temps dans vos démarches.

Les erreurs fréquentes à éviter

  • Ne pas indiquer l’échelle ou l’orientation : deux informations obligatoires, sans lesquelles le plan n’est pas exploitable par l’administration.
  • Oublier les réseaux ou les accès : ils font partie intégrante de l’étude d’urbanisme et leur absence entraîne souvent une demande de pièces complémentaires.
  • Se limiter au plan cadastral brut : trop imprécis et incomplet, il n’a pas de valeur réglementaire en tant que plan de masse.
  • Faire l’impasse sur l’élévation : le Code de l’urbanisme exige que le plan de masse soit coté en trois dimensions : largeur, profondeur et hauteur

Nos conseils pour un plan accepté du premier coup

  • Consultez le PLU de votre commune : les règles peuvent varier sur le retrait par rapport aux limites, la hauteur maximale autorisée, les espaces verts obligatoires…
  • Utilisez des outils adaptés : un logiciel de dessin bâtiment, ou mieux, faites appel à un professionnel qui saura représenter votre projet avec précision et conformité.
  • Vérifiez la lisibilité et la cohérence : un plan clair, coté et annoté permet de rassurer l’instructeur et d’accélérer la délivrance de l’autorisation.
  • Réalisez deux versions du plan : l’instructeur souhaite comparer l’état avant/après travaux, raison pour laquelle il est préférable de fournir deux plans de masses.

Un plan de masse bien conçu est un gage de rapidité : il limite les allers-retours avec l’administration et maximise vos chances d’obtenir une validation dès le premier dépôt. En confiant la réalisation à un professionnel, vous gagnez en sérénité et évitez de perdre plusieurs semaines à cause d’un refus évitable.

Questions fréquentes (FAQ) sur le plan de masse

Puis-je faire mon plan de masse moi-même ?
Oui, il est possible de réaliser soi-même un plan de masse, à condition de respecter les exigences du Code de l’urbanisme. Des outils gratuits comme le cadastre en ligne ou des logiciels de dessin peuvent vous aider, mais attention à la conformité.
Quelle est l’échelle recommandée pour un plan de masse ?
L’échelle généralement demandée est de 1/500 ou 1/200, selon la taille du terrain. Elle doit permettre de visualiser clairement les constructions, les accès, les limites et les réseaux.
Le plan cadastral suffit-il comme plan de masse ?
Non. Le plan cadastral peut servir de base, mais il ne contient pas tous les éléments exigés pour un plan de masse conforme (implantation précise, accès, réseaux, végétation, etc.).
Quels éléments doivent figurer sur un plan de masse ?
Un plan de masse doit inclure : les limites du terrain, les constructions existantes et projetées, les accès, les réseaux, les plantations, les cotes, l’échelle, l’orientation et la légende.
